年久小众材料槽盒破损更换成本高昂怎么办?逆向设计助您快速低成本解决问题
587

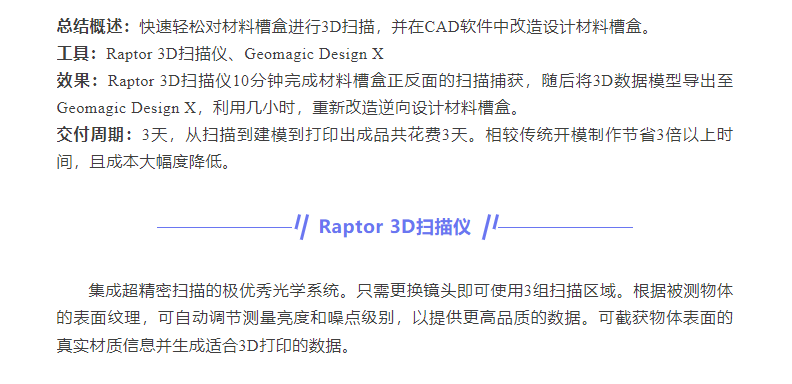

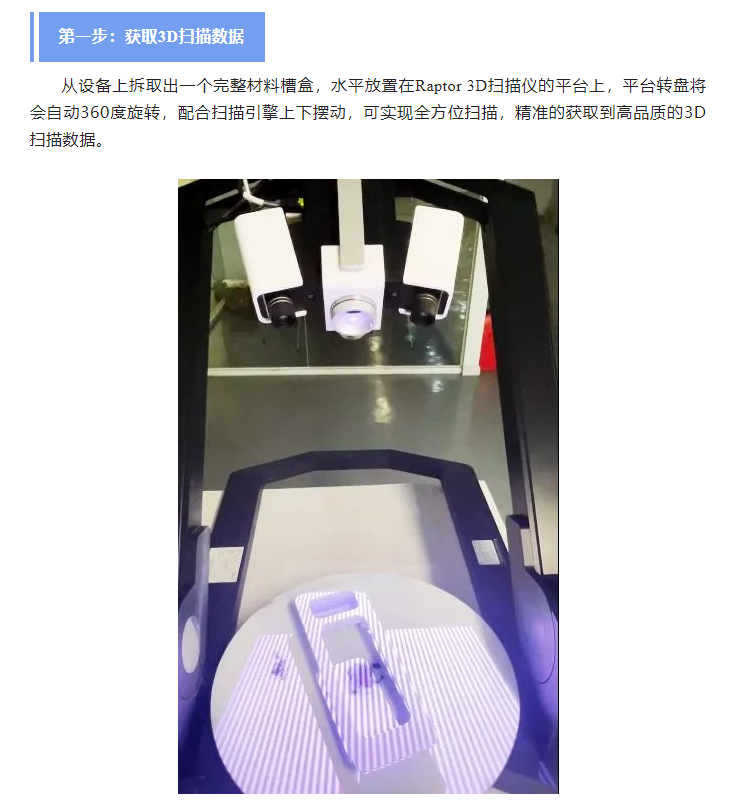

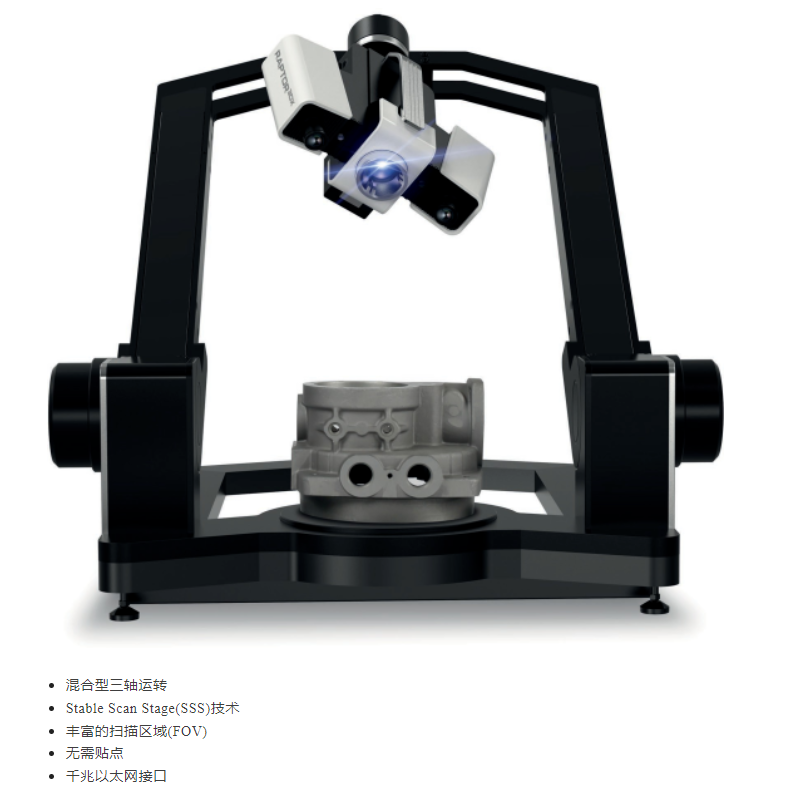

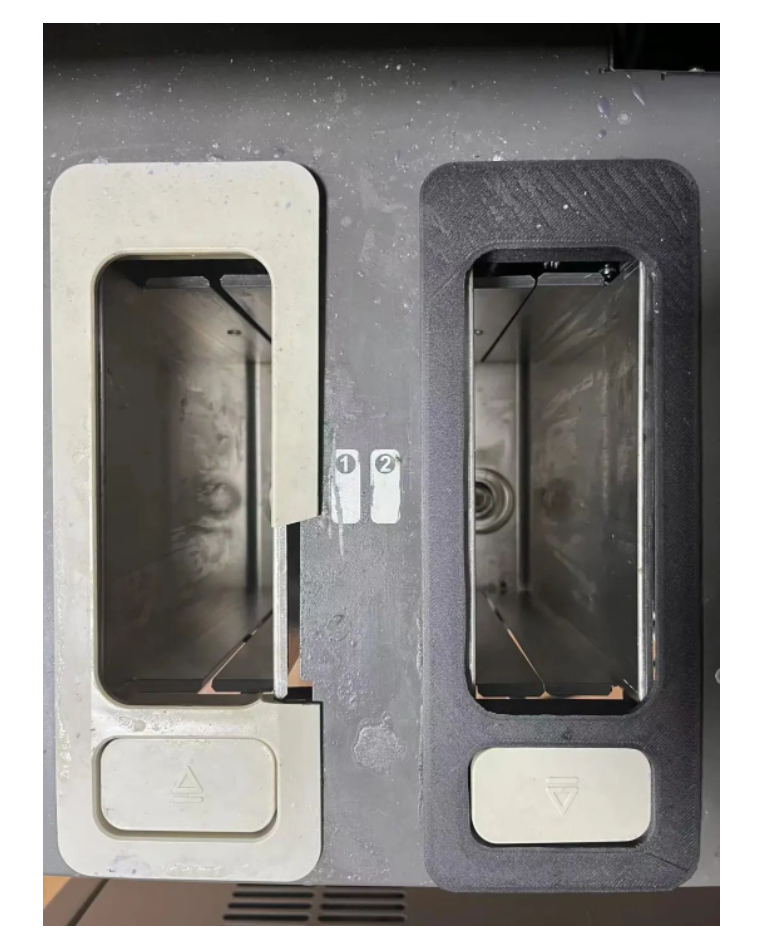

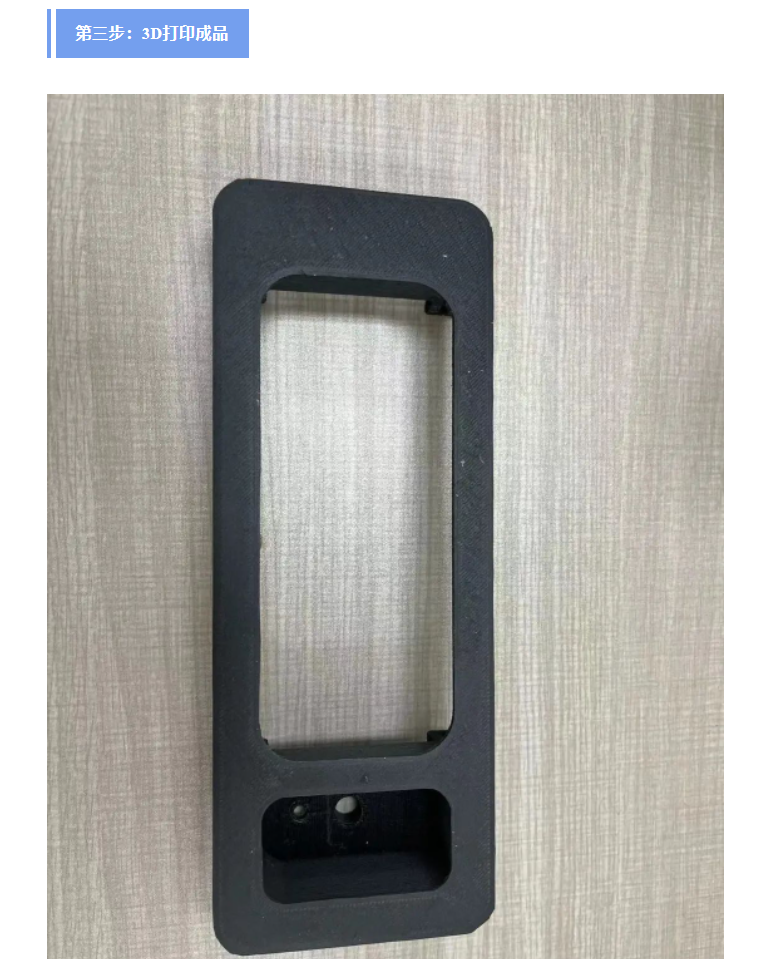

面对使用年份已久的设备材料槽盒出现破损,但无匹配零部件的情况,通宝智造近日利用自有设备Raptor 3D扫描仪和Geomagic Design X软件进行逆向设计,制作出一批更厚实耐用的材料槽盒更替使用。

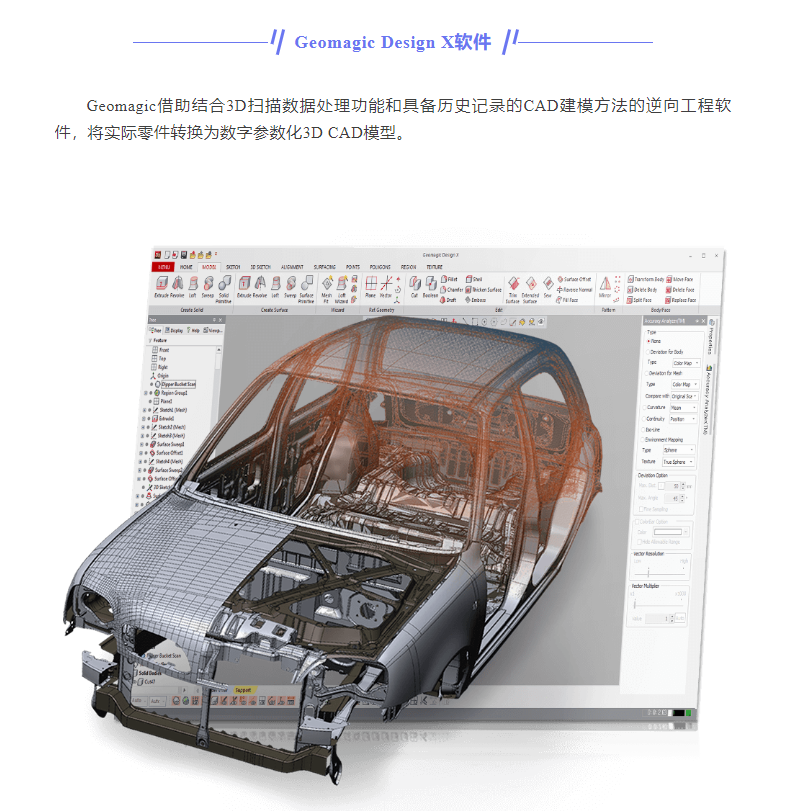

  • 可用于多种当下最主流设备的 3D 扫描仪直接控制工具

  • 支持导入包括多边形、点云和 CAD 在内的 60 多种文件格式

  • 专业处理大规模面片和点云数据对齐、运算和优化、面片构建

  • 简单易用的面片修理工具提供的智能刷有自动穴填补,平滑控制,面片优化,重新包覆和润色工具等

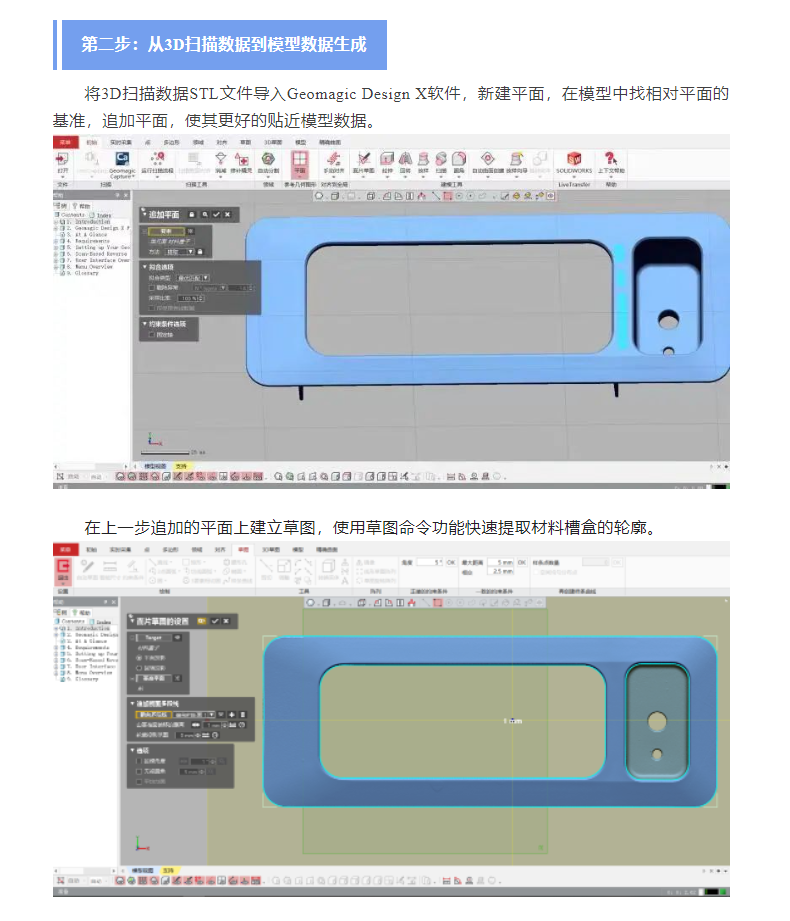

  • 直接从 3D 扫描中自动提取基于特征的实体和曲面

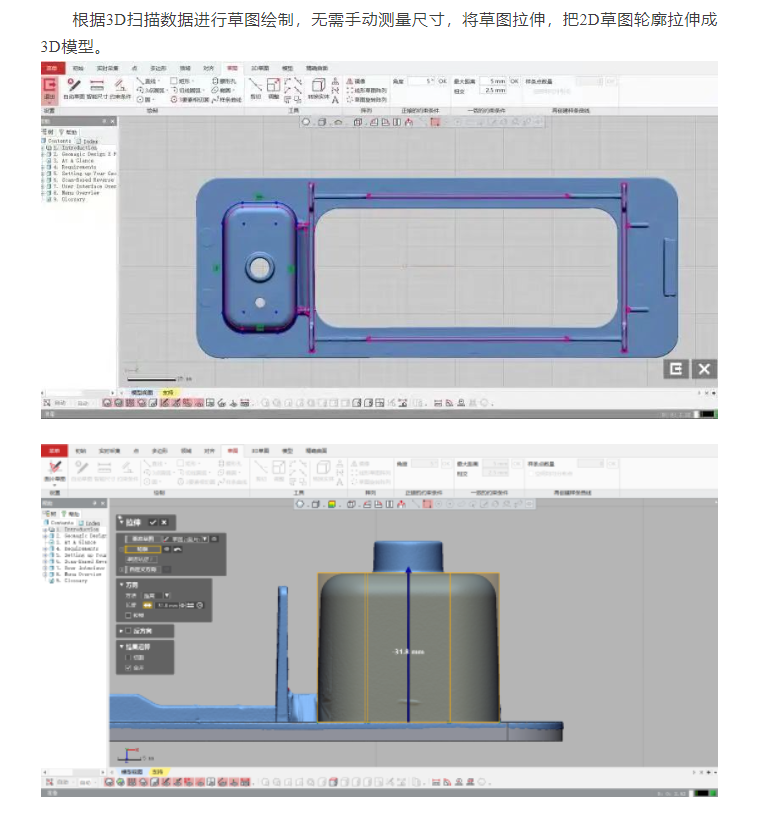

  • 快速创建实体或曲面,与在 CAD 中创建类似

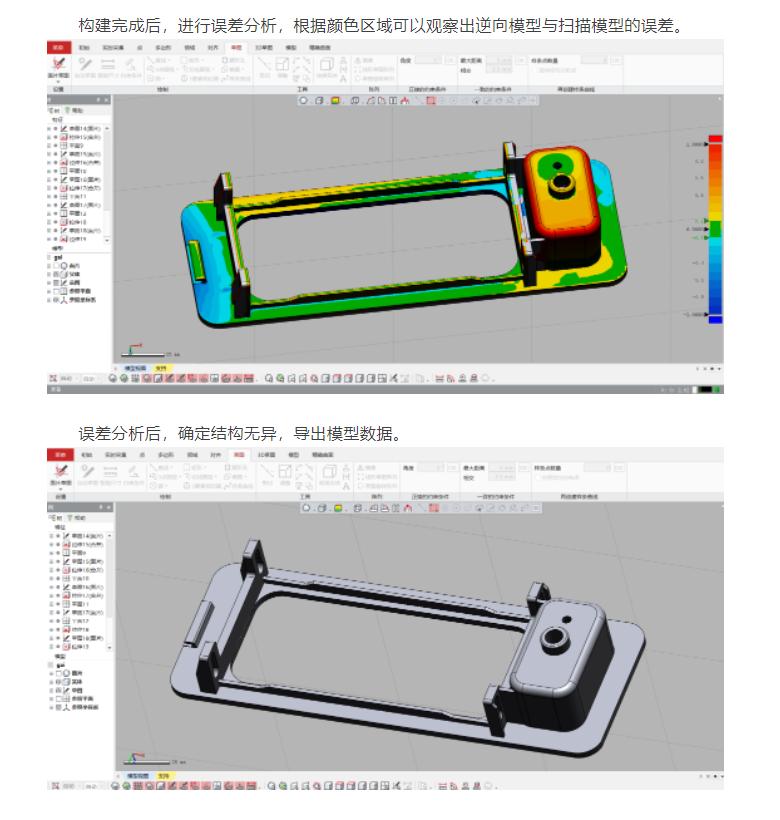

  • 自动精度分析 工具根据原始的扫描数据比较和验证曲面、实体和草图

  • Live Transfer"" 支持将数据导出至业内领先的 CAD 系统

  • 业内领先的“精确”曲面创建方式可将有机形状转换为精确的 CAD 模型

  • 支持以多种方式导出中性数据格式的 CAD 或多边形文件



关于通宝智造

 通宝智造依托于专业领先的3D设计、3D扫描、3D打印技术,提供珠宝与精密铸造数字化生产解决方案。我们致力于使制造更智慧,生产更高效,创意能最大限度被实践。目前拥有子品牌BabyScan,是3D SYSTEMS的专业级代理 ,ProJet 2500W紫蜡机一级代理,FALCON 3DX大中华区总代。我们的愿景是与行业合作伙伴共同努力,利用先进技术促进珠宝生产制造的数字化。总部位于深圳,分公司位于广州番禺。更多信息请访问:www.tongbao-smart.com
